格栅除污机使用说明

作者:欣固水利 来源:www.xhxingu.com 发表时间:2020-6-10 浏览:次  百度一下

江河湖泊里面有了很多垃圾所以我们开始使用格栅除污机清理垃圾,但是由于格栅除污机是一个新产品很多人不知道如何使用他们,今天我们请到了格栅除污机的生产厂家韩经理给我们详细介绍介绍,关于格栅除污机的使用方法和需要注意的事项

本实用新型公开了一种污水处理用格栅除污机,包括链条传动系统、喷雾杀菌系统与转动刷污系统;所述的链条传动系统的脱污面与喷雾杀菌系统、转动刷污系统活动连接。本实用新型具有设有小型耙勺、中型耙勺与大型耙勺三个类型的耙勺依次循环对固体废弃物进行打捞;设有转动刷污系统可以对脱渣后的勺体进行刷动刮渣;设有喷雾杀菌系统可以进行喷雾杀菌与清洁操作的特点。

  权利要求书

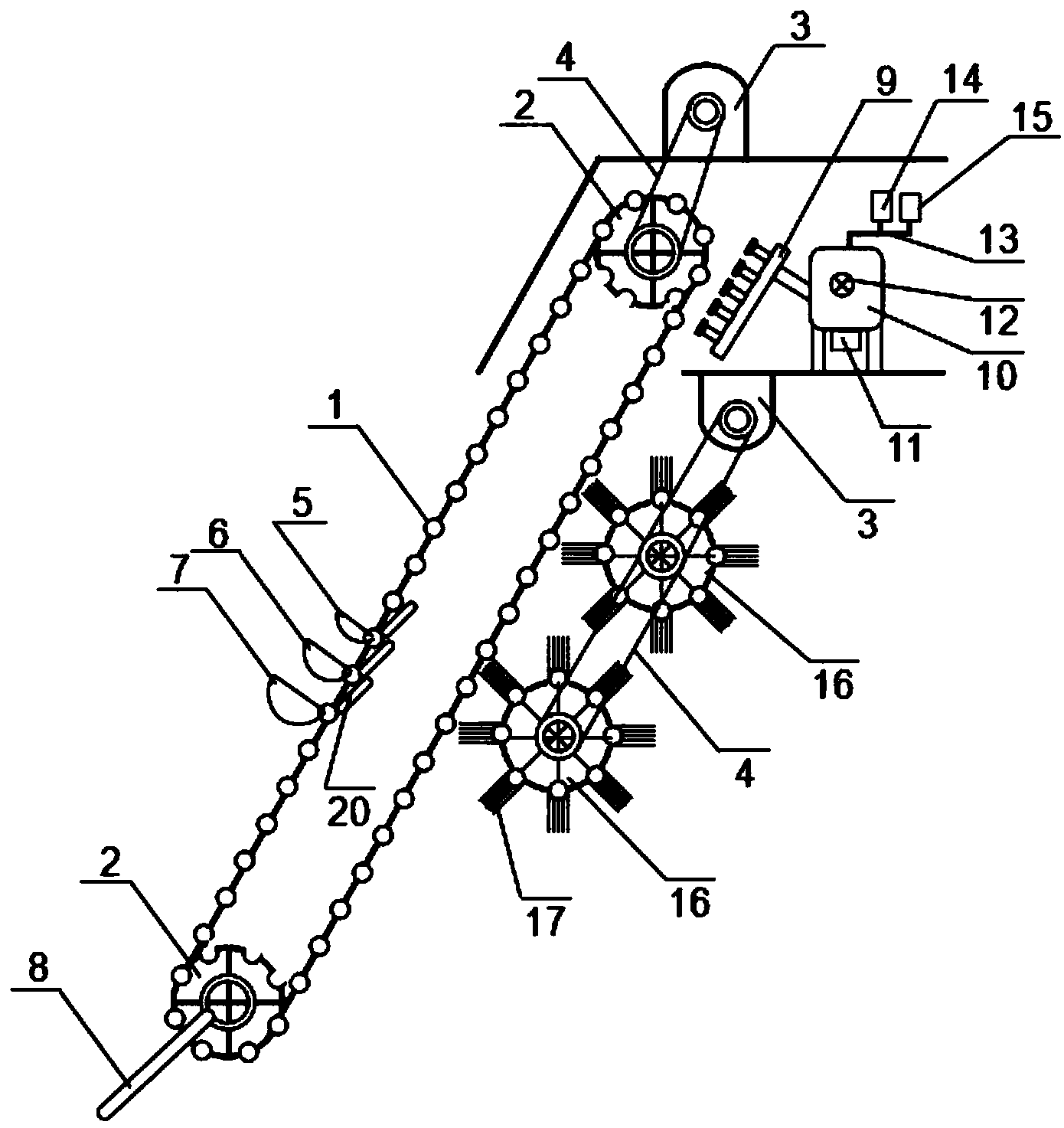

  1.污水处理用格栅除污机,其特征在于:包括链条传动系统、喷雾杀菌系统与转动刷污系统;所述的链条传动系统的脱污面与喷雾杀菌系统、转动刷污系统活动连接;所述的链条传动系统包括传动链条(1)、链轮(2)与电机(3);所述的链轮(2)包括上位轮与下位轮共2个轮体,链轮(2)之间通过传动链条(1)连接,链轮(2)中的上位轮通过传动带(4)与电机(3)连接,链轮(2)中的下位轮与水底筛网(8)连接;所述的传动链条(1)由若干个节组成且分为三个节一组;所述的每组的三个节分别与小型耙勺(5)、中型耙勺(6)、大型耙勺(7)连接;所述的小型耙勺(5)、中型耙勺(6)、大型耙勺(7)包括勺体(18)与限位杆(20);所述的勺体(18)位于传动链条(1)外侧且在内部设有若干个竖向的隔杆(19);所述的限位杆(20)位于传动链条(1)内侧;所述的小型耙勺(5)的勺体(18)的长度为3cm-5cm;所述的中型耙勺(6)的勺体(18)的长度为5cm-8cm;所述的大型耙勺(7)的勺体(18)的长度为8cm-10cm;

  所述的喷雾杀菌系统包括喷雾管(9)、雾化罐(10)、雾化发生器(11)、排雾风扇(12)、输液管(13)、杀菌剂贮藏罐(14)与清洁剂贮藏罐(15);所述的喷雾管(9)设有若干个喷雾喷头且朝向链条传动系统的脱污面,喷雾管(9)与雾化罐(10)连接;所述的雾化罐(10)顶部通过输液管(13)与杀菌剂贮藏罐(14)、清洁剂贮藏罐(15)连接,雾化罐(10)侧部设有排雾风扇(12),雾化罐(10)底部与2个支座连接并在支座之间设有雾化发生器(11);

  所述的转动刷污系统包括若干个除污转动刷(16)与电机(3);所述的除污转动刷(16)通过传动带(4)与电机(3)连接,除污转动刷(16)之间通过传动带(4)连接,除污转动刷(16)的形状为圆环形并在外部设有若干个刷体(17)。

  2.根据权利要求1所述的污水处理用格栅除污机,其特征在于:所述的小型耙勺(5)的勺体(18)的长度为4cm。

  3.根据权利要求1所述的污水处理用格栅除污机,其特征在于:所述的中型耙勺(6)的勺体(18)的长度为6cm或7cm。

  4.根据权利要求1所述的污水处理用格栅除污机,其特征在于:所述的大型耙勺(7)的勺体(18)的长度为9cm。

  5.根据权利要求1所述的污水处理用格栅除污机,其特征在于:所述的水底筛网(8)的数量为1或2。

  说明书

  污水处理用格栅除污机

  技术领域

  本实用新型涉及污水处理领域,尤其涉及一种污水处理用格栅除污机

  背景技术

  随着工业和城市建设事业的迅速发展,工业废水和生活污水日益增多。为了防止污染、保护环境,必须对污水进行处理。但在污水处理过程中,在前端首先需要去除固体废弃物,现有的做法大多是在污水排放的河流前端设置拦截网进行清除,这样的清除方式在固体废弃物达到一定量后则会堆积起来,不但影响水的流动,而且需要人工定时进行打捞,将废弃物取走,效率低下,劳动强度也大,严重影响处理效率。

  实用新型内容

  实用新型目的:针对现有技术的不足与缺陷,本实用新型提供一种设有小型耙勺、中型耙勺与大型耙勺三个类型的耙勺依次循环对固体废弃物进行打捞;设有转动刷污系统可以对脱渣后的勺体进行刷动刮渣;设有喷雾杀菌系统可以进行喷雾杀菌与清洁操作的污水处理用格栅除污机

  技术方案:本实用新型的污水处理用格栅除污机,其特征在于:包括链条传动系统、喷雾杀菌系统与转动刷污系统;所述的链条传动系统的脱污面与喷雾杀菌系统、转动刷污系统活动连接;所述的链条传动系统包括传动链条、链轮与电机;所述的链轮包括上位轮与下位轮共2个轮体,链轮之间通过传动链条连接,链轮中的上位轮通过传动带与电机连接,链轮中的下位轮与水底筛网连接;所述的传动链条由若干个节组成且分为三个节一组;所述的每组的三个节分别与小型耙勺、中型耙勺、大型耙勺连接;所述的小型耙勺、中型耙勺、大型耙勺包括勺体与限位杆;所述的勺体位于传动链条外侧且在内部设有若干个竖向的隔杆;所述的限位杆位于传动链条内侧;所述的小型耙勺的勺体的长度为3cm-5cm;所述的中型耙勺的勺体的长度为5cm-8cm;所述的大型耙勺的勺体的长度为8cm-10cm;

  所述的喷雾杀菌系统包括喷雾管、雾化罐、雾化发生器、排雾风扇、输液管、杀菌剂贮藏罐与清洁剂贮藏罐;所述的喷雾管设有若干个喷雾喷头且朝向链条传动系统的脱污面,喷雾管与雾化罐连接;所述的雾化罐顶部通过输液管与杀菌剂贮藏罐、清洁剂贮藏罐连接,雾化罐侧部设有排雾风扇,雾化罐底部与2个支座连接并在支座之间设有雾化发生器;

  所述的转动刷污系统包括若干个除污转动刷与电机;所述的除污转动刷通过传动带与电机连接,除污转动刷之间通过传动带连接,除污转动刷的形状为圆环形并在外部设有若干个刷体。

  其中,所述的小型耙勺的勺体的长度为4cm。

  其中,所述的中型耙勺的勺体的长度为6cm或7cm。

  其中,所述的大型耙勺的勺体的长度为9cm。

  其中,所述的水底筛网的数量为1或2。

  有益效果:与现有技术相比,本实用新型具有以下显著优点:本实用新型设有小型耙勺、中型耙勺与大型耙勺三个类型的耙勺,依次循环对固体废弃物进行打捞,提高清除效率;勺体不同于以往的单杆制成的耙齿,可以更加平稳全面得捞起固体废弃物。同时,本实用新型设有转动刷污系统,可以对脱渣后的勺体进行刷动刮渣,去除残余的粘结在勺体上的渣体。而且,本实用新型设有喷雾杀菌系统可以进行喷雾杀菌与清洁操作,通过喷洒杀菌剂雾气进行杀菌放置微生物滋长,通过喷洒清洁剂雾气结合除污转动刷的转动进行清洁,延长格栅的使用寿命,并保持格栅的处理效率与效果。

以上是格栅除污机各个组成部分以及韩总给我们总结了很多使用格栅除污机的注意事项希望对大家购买选择使用格栅除污机有所帮助,大家如果想购买钢坝闸门,格栅除污机以及关于水利机械的东西都可以来我们厂子看看
